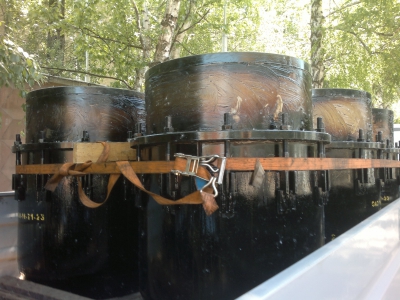

Компенсаторы сальниковые

Сальниковые компенсаторы предназначены для работы в составе трубопроводов паровых и водяных тепловых сетей с параметрами воды и пара Рраб ≤ 2,5 МПа (25 кгс/см²) при температуре воды до 200°С и пара до 300°С. Значение условных проходов для односторонних компенсаторов от Dу 100 - 1400 мм. Обычно сальниковые компенсаторы изготавливаются согласно чертежам типовых конструкций Серии 4.903-10 Выпуск 7 и Серии 5.903-13 Выпуск 4 (план типового проектирования Госстроя СССР по теме «Изделия и детали трубопроводов для тепловых сетей»), ТУ 3113-035-00218242-08, ТУ3695-003-69799130-2012, ТУ3113-001-24007863-2015 из углеродистых марок стали - Ст3сп5, 17Г1С, Ст20 и 09Г2С.

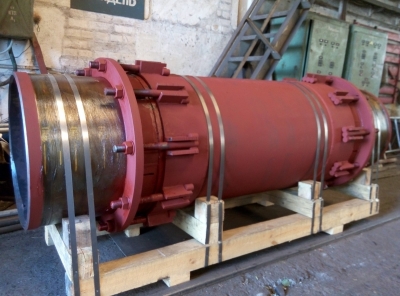

Конструктивно компенсатор представляет из себя подвижной "стакан", установленный в корпусе. Уплотнение обеспечивается сальниками из специальной резины. Для контроля за работой компенсатора на "стакане" несмываемой краской наносят деления через каждые 50 мм от торца грунд-буксы. Расчётную компенсирующую способность компенсаторов следует принимать на 50мм меньше предусмотренной в конструкции компенсатора. Монтаж сальниковых компенсаторов допустим при подземной прокладке и надземной на низких опорах. Для трубопроводов, прокладываемых на эстакадах и отдельно стоящих высоких опорах, установка сальниковых компенсаторов, как правило не допускается. Применяют сальниковые компенсаторы в районах строительства с расчётной температурой наружного воздуха не ниже минус 40°С.
