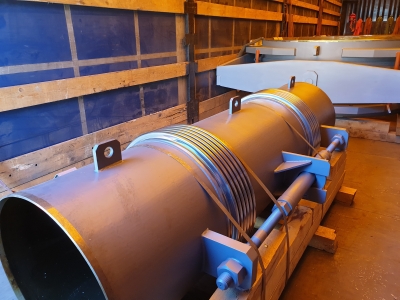

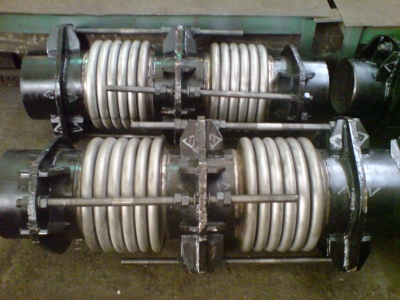

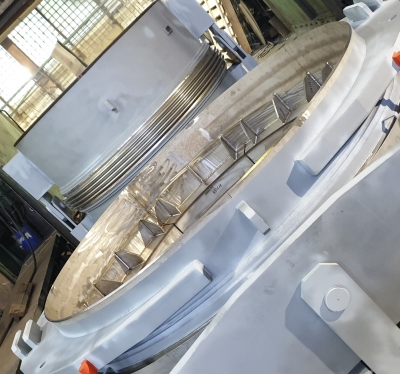

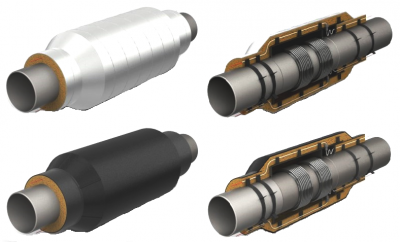

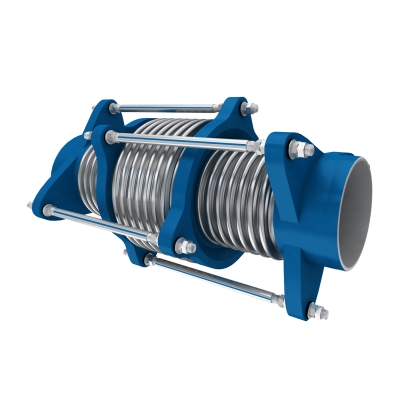

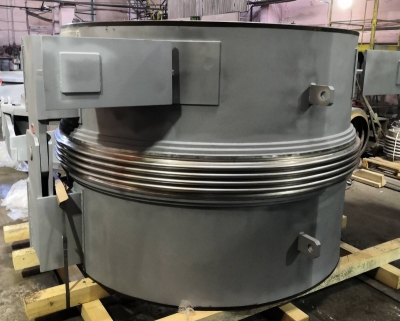

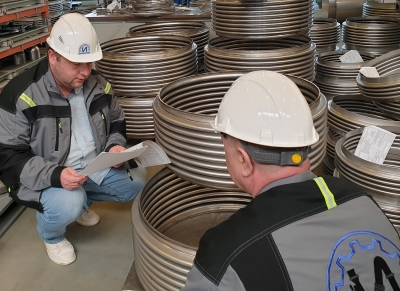

Компенсаторы сильфонные

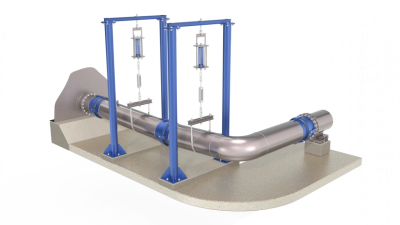

Сильфонные компенсаторы применяются для компенсации относительных перемещений участков трубопровода вследствие температурных деформаций, деформаций при гидроударе, для изолирования вибрационных нагрузок от работающего оборудования и потока транспортируемой среды, а также компенсации несоосности в трубопроводных системах, возникшей в ходе выполнения монтажных работ.

ООО "Инициатива" поставляет сильфонные компенсаторы следующих типов: КСО, КСП, КСОФ, КО. КС. КМ, КУ, КСОР, КСУ, 1КСО, 2КСО, ОПН, ОПМР, ОПКР, ОПНР, ОПФН, ОФМ, ОФК, ОПГР, ОПК, ПОПН, ПОПГ, СКО, СК, СКСТ, СКС, СКК, ССК, K111, AFN, ARN, ARZ, WFN. WFK, WRN, WRK, LFR и т.д. Возможное материальное исполнение: сталь 20 по ГОСТ 1050; сталь 09Г2С, 17Г1С по ГОСТ 19281; сталь 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т по ГОСТ 5632, Inconel (Инконель) 600, 601, 617, 625, 690, 718 и др., Hastelloy (Хастеллой) C-4, C-22, C-276, B-2 и др., Monel (Монель) 400, 401, 404, R-405, K-500, Incoloy (Инколой) 800, 800H, 800HT, 825, 925 и т.д.

Достоинства:

обеспечивают эффективную защиту от статических и динамических нагрузок;

малогабаритны, в отличие от других видов компенсаторов, что позволяет сократить сроки и стоимость монтажа;

герметичны и вакуумплотны;

не требуют обслуживания в течение всего срока службы, что значительно снижает расходы на эксплуатацию.

Недостатки:

относительно большая стоимость приобретения, значительно дороже линзовых и сальниковых компенсаторов.

Изготавливаются в соответствии с:

ТУ 3695-006-15294711-2011 "Сильфонные компенсаторы. Технические условия";

ТУ 3113-035-00218242-08  "Компенсаторы трубопроводные и аппаратные (сальниковые, сильфонные, линзовые, компенсирующие устройства) и их составные части типов: КЛО, КСО, КОС, КЛП, КО, КМ, КС, КУ, КК(СКК), ПГВУ";

ТУ 3683-037-00220302-01 "Сильфонные компенсаторы. Осевые, угловые, сдвиговые, универсальные, карданные";

ТУ 26-02-1122-90 "Компенсаторы сильфонные. Технические условия".;

ТУ 3113-004-14946399-2006 "Компенсаторы сильфонные многослойные металлические";

ТУ 25.29.12-001-28746959-2018 "Сильфонные компенсаторы. Сильфонные компенсационные устройства";

ТУ 3695-001-50819136-2006 "Компенсаторы сильфонные";

ТУ 3695-001-35740880-97 "Сильфоны многослойные";

ТУ 3695-001-49149890-2003 Компенсаторы для систем отопления и водоснабжения внутренних систем отопления и теплоснабжения жилых домов;

ТУ 3-120-81 "Компенсаторы сильфонные осевые неразгруженные. Технические условия";

ИЯНШ.300260.046ТУ "Компенсаторы сильфонные"; ИЯНШ.300260.028ТУ; ИЯНШ.300260.041ТУ;

НФКП.302667.310ТУ

СТО НП "РТ" 70264433-4-6-2010 "Компенсаторы сильфонные и сильфонные компенсационные устройства для тепловых сетей. Общие технические требования";

ГОСТ 32935-2014 "Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия";

ГОСТ 27036-86 "КОМПЕНСАТОРЫ И УПЛОТНЕНИЯ СИЛЬФОННЫЕ МЕТАЛЛИЧЕСКИЕ. Общие технические условия";

ГОСТ 21744-83 "Сильфоны многослойгые металлические;

ОСТ 5.5350-78 (551-03.184-03) "Компенсаторы и уплотнения сильфонные";

ОСТ 3-3338-76 "Сильфоны многослойные".
